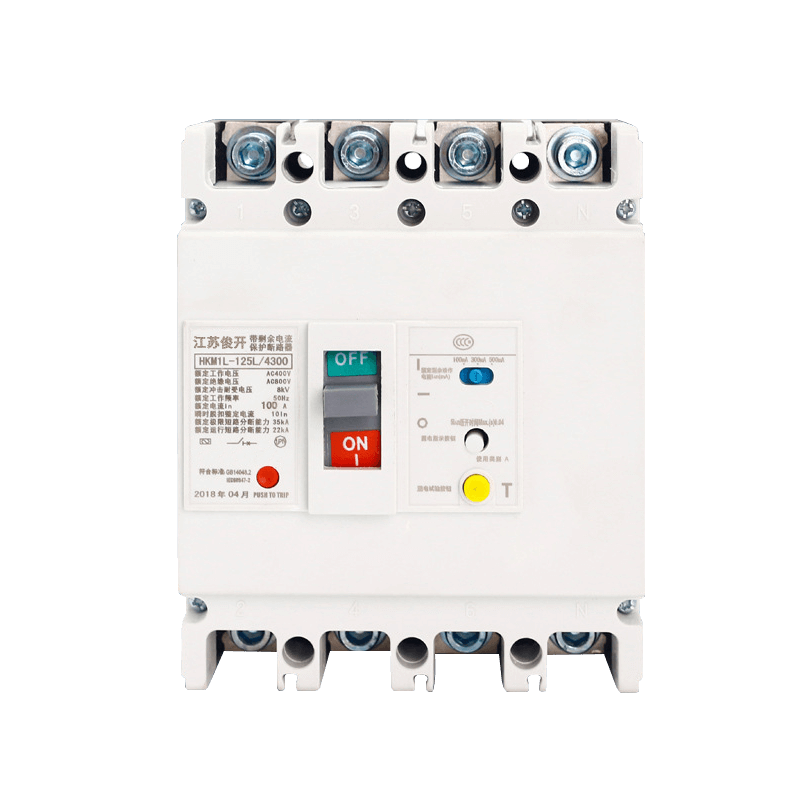

4P三相四线漏电保护器原理

       漏电保护器工作原理，正常工作时电路中除了工作电流外没有漏电流通过漏电保护器，此时流过零序互感器(检测互感器)的电流大小相等，方向相反，总和为零，互感器铁芯中感应磁通也等于零，二次

绕组无输出，自动开关保持在接通状态，漏电保护器处于正常运行。当被保护电器与线路发生漏电或有人触电时，就有一个接地故障电流，使流过检测互感器内电流量和不为零，互感器铁芯中感应出现磁通，其二次绕组有感应电流产生，经放大后输出，使漏电脱扣器动作推动自动开关跳闸达到漏电保护的目的。

       从输入端流过的电流要等于输出端输出的电流，而你的线方法是三条相线接在保护器上，可是零线是不是接在外面呢，另外输入和输出的零线是不是接在一起呢，如果是的话，那么漏电保护器是不工作的，另外如果是三相的漏电保护器的话最小是有三条线的，即三条相线和一条零线。
